内孔熔覆加工头

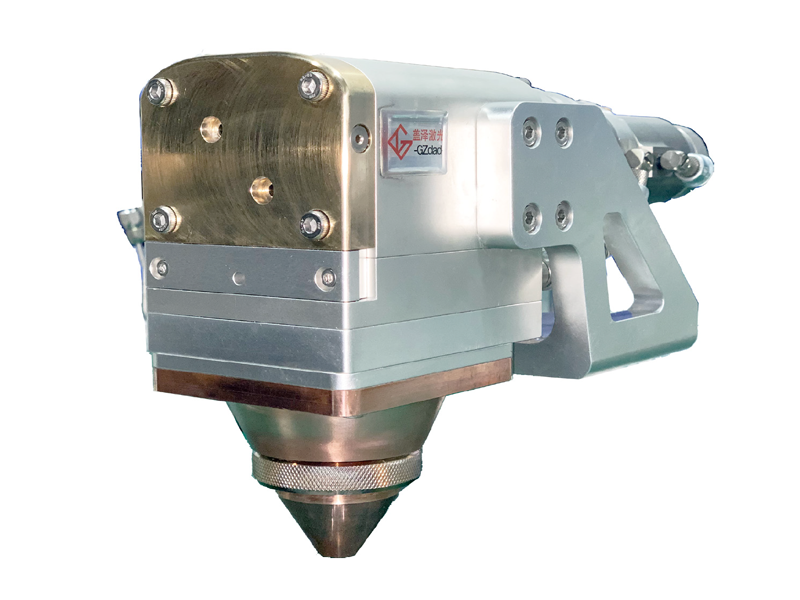

LC200 5KW内孔熔覆加工头
型号:LC200
用途:
LC200系列内孔激光加工头,最小可实现内径200mm以上的工件加工。针对各种类型工件内壁表面功能层增加和尺寸超差熔覆/修复设计,可以有效提高工件的耐磨、耐蚀以及耐冲刷等性能,延长工件的使用寿命。
立即询问
返回列表
产品详情

LC200系列内孔激光加工头,最小可实现内径200mm以上的工件加工。针对各种类型工件内壁表面功能层增加和尺寸超差熔覆/修复设计,可以有效提高工件的耐磨、耐蚀以及耐冲刷等性能,延长工件的使用寿命。在模具、液压杆、阀门等类型工件具有极高的应用范围,LC200系列内孔激光加工头,内置粉路、气路和水路,通过高度集成化的结构设计,使得激光头无外置管路,可以获得更加稳定、安全的加工过程。独特的水路设计,可以对激光头起到优异的水冷散热效果,对加工过程提供可靠的冷却保障。该产品具有高功率、长时间稳定加工的特点。



产品特点

  • 最高承受功率5KW;

  • 兼容900-1100nm波长的激光器;

  • 8mm准直焦距调节范围;

  • 最小加工内径为200mm,单侧加工深度由转接机构刚性决定;

  • 优化设计的同轴气流模块,可在不影响加工效果的同时延长保护镜片的使用寿命;

  • 保护镜易更换;



技术参数

承受功率

≤5KW

光纤接口类型

QBH、QD、LLK-B、LLK-D,LLK-B

准直焦距

75mm

最小加工内径

≥φ200mm

最大加工长度范围

取决于转接机构刚性

末端组件前倾角度

90°

粉末粒径范围

15~150μm(建议粒径15~53μm)

波长范围

900-1100nm

重量

~5KG
