中部槽等离子熔覆堆焊机设计图
中部槽等离子熔覆堆焊解决方案及应用案例
使用中部槽等离子熔覆机对废旧中部槽使用强化耐磨技术进行修复,翻新后中部槽使用寿命和过煤量可以提高2倍左右。
案例详情

行业问题:矿山中部槽、刮板机、溜煤槽,长时间矿井下工作,收到震动、扭压、摩擦等,导致刮板槽、中底板、链道等磨损严重,使得槽板废弃。

解决方案:使用中部槽等离子熔覆机对废旧中部槽使用强化耐磨技术进行修复,根据煤量、硬度等技术要求,设计堆焊层合金厚度,硬度,图案等,翻新熔覆的中部槽能达到出煤指标。

一、中部槽等离子熔覆机设备选择

等离子堆焊中部槽,一般都是成批量的熔覆与加工,根据矿上对于中部槽的使用寿命和过煤量,推荐使用上海多木的中部槽等离子熔覆机设备。

激光熔覆机设备成本高,造价在100~200W元,使用的是合金粉末,成本在2000多。

等离子熔覆机设备一般配置在不会超过20W(真实价格需要联系销售人员,价格根据技术要求,配置高低不同,价格不等,这里仅供参考预算),使用的碳化钨合金粉末,利用率在95%左右,成本几十块左右。

根据中部槽磨损和使用情况,在基体上能生成高硬度化合物的堆焊材料,比较合适中部槽等离子熔覆。



二、中部槽等离子熔覆机及技术设计方案

1.中部槽等离子熔覆机自动化

推荐上海多木高端等离子电源DML-V03BD,自动化行走工装DNC3000

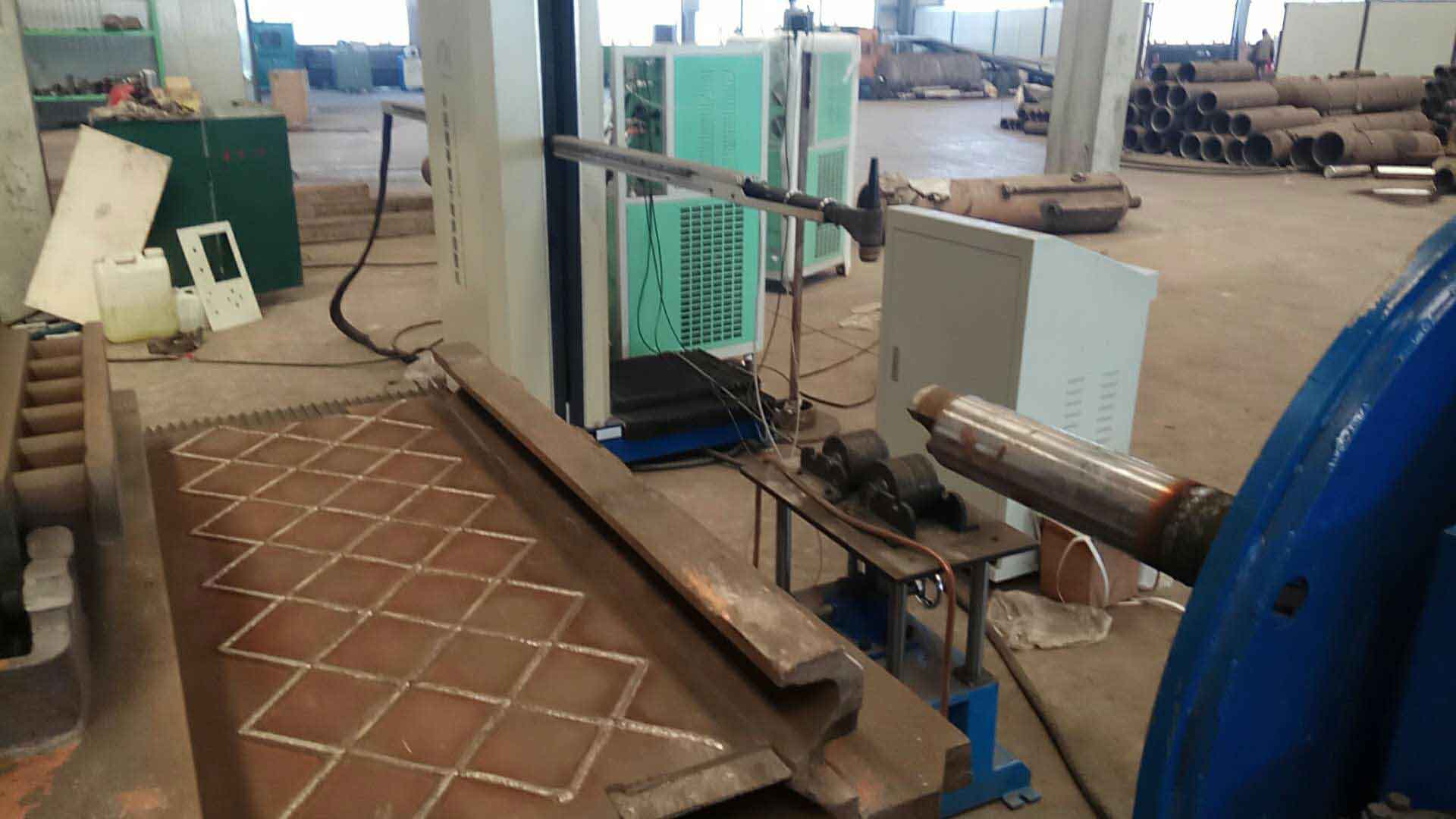

中部槽等离子熔覆机



2.堆焊图形设计(人形、菱形)

中部槽等离子熔覆花纹设计图

等离子熔覆的焊缝规则整齐、均匀刮板磨损。花纹之间能够托衬减少摩擦。焊粉之间不连接、减少形变量。焊缝间距保持在80mm左右,焊缝宽度为10mm±2mm,高度为1.5-2.0mm。

更多花纹设计可咨询上海多木的销售工艺师,或者提供相关技术要求。

三、中部槽等离子熔覆真实案例

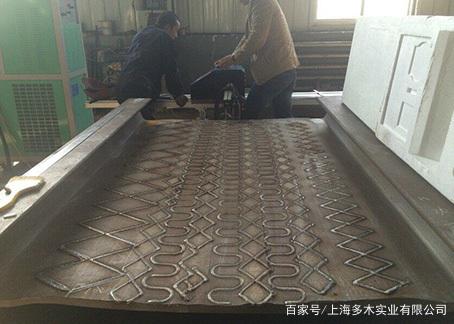

中部槽等离子熔覆中部槽等离子熔覆

等离子熔覆中部槽底板等离子熔覆中部槽等离子熔覆中部槽

有数据统计,等离子熔覆堆焊后,重型刮板输送机使用寿命至少延长一倍,相应的过煤量增加一倍。中型号和轻型号,耐磨强化等离子熔覆后,使用寿命可延长2倍以上。

西山煤电集团公司年产原煤3000万t以上,西山矿区现有采煤工作面40余个,由于条件所限初步统计集团公司每年因磨损失效的中部槽约1200余节,每节按平均价2万元计算,仅中部槽磨损集团要损失掉2400多万元。根据刮板输送机的使用情况计算:对旧刮板输送机修复后熔覆1次,可增加200万t过煤量,全年可节省修理费用约1000万元;因延长输送机使用寿命减少新的设备购置,可以节约1000万元;对新的刮板输送机进行熔覆,可增加600万t过煤量,相当于节省两台刮板输送机购置费1000万元。

总结:上海多木实业有限公司等离子熔覆的中部槽比不熔覆可省出两台新机购置费用约1000万元。
